宽电压输入隔离稳压输出dc-dc模块电源研究论文

来源: 发布时间:2018-06-05 14:26:57 次浏览

 dc-dc模块电源的脚和脚为脉冲的输出端,由于单端反激式变换电路中只有一个开关管,所以将脚接地,只需要单个的电源脉冲来电源开关管即可。单端反激式电源电路如图所示。由于反激式控制与电源模块多应用于小功率,所以不需要外加电源电路,单靠dc-dc模块电源的端直接输出电源信号即可电源开关管。





  在反激式的电源电路中,为了限制峰值电流,一般为一欧为静态放电电阻,当电路不通时,防止开关管长期处于导通状态为开关电源信号消失时提供开关管的电荷泄放回路。
  半桥式控制与电源模块半桥式变换器中的高频变压器利用率高,在截止时开关管只承受电源电压的电压应力,开关管的饱和压降小,具备一定的抗不平衡能力,被广泛应用于高输入电压和中等功率容量电源的场合。

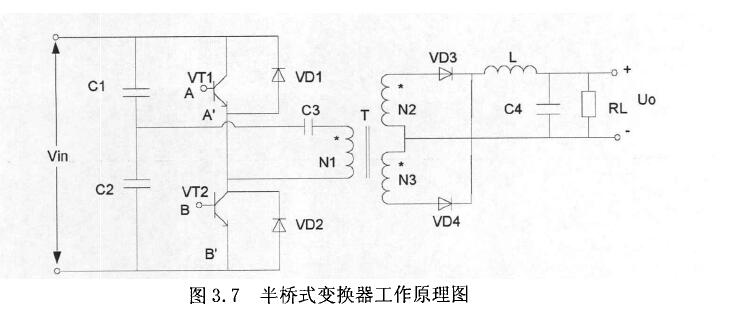

  半桥式一变换器的工作原理图所示为半桥式变换器主电路,电容、组成变换器的一个桥臂,保证二,功率管、构成变换器的另一桥臂。隔直电容用来防止由于两个开关管的特性差异而造成变压器磁芯饱和,从而提高半桥逆变电路的抗不平衡能力。
  二极管、用于变压器漏感储能释放、能量再生通道以及防止开关管因反向导通而损坏。二次侧输出电路采用全波整流电路,、组成滤波电路。
  当开关管加上正触发脉冲导通时,变压器的一次侧绕组加上一半电源电压,其极性是下正上负,副边绕组感应电压,正偏导通,反偏截止,二次侧电流流过而储能,同时为充电并为负载提供电流。当开关管截止导通时,高频变压器一次绕组两端电压极性反向,其值也等于输入电源电压的一半,二次绕组感应电压,上正下负,正偏导通,反偏截止。由于加在高频变压器一、二次绕组上的电压是2,所以半桥型式变换器的输出电压的表达式
