电源模块产品测试说明
文章来源：未知 作者：zhuoxuan 点击：10 发表时间：2017-03-13 21:12

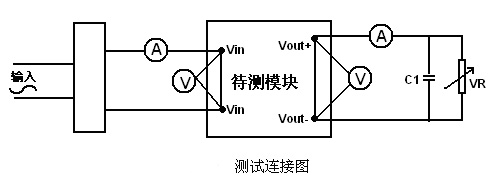

通用测试线路：
测试仪器要求：
交流可调电源
输出电压必须高于电源变换器输入电压最大值；
输出电流必须大于电源变换器输入电流最大值。
示波器
带宽要求：示波器带宽 ≥ 20MHz；
探头要求：请选用带地线环的探头；
变阻器
VR请使用无感变阻器或电子负载（恒阻模式），选用有感变阻器，则要并联电容C1
耐压需大于变换器模块的输出电压，容值建议使用10μF钽电解电容。
基本参数及测试方法：
电压精度（稳压精度） 按上图连接电路
标称输入电压和标称负载的条件下，实测输出电压UM与标称输出电压UN的差值，同标称输出
电压值的百分比。
电压精度＝ （ UM－UN ）/UN X100% （公式一）
式中UM： 实际输出电压极值
UN： 标称输出电压
源效应（电压调整率） 按上图连接电路
接入额定负载，在允许范围内调节输入电压，测量输出电压的变化量与输出电压标称值的
百分比，按公式一进行计算。
负载效应（电流调整率）
在标称输入电压，输出电流从20％－100％变化时，测量输出电压的变化量与输出电压标
称值的百分比，按公式一进行计算。
效率
在标称输入电压，标称负载的情况下，输出功率与输入功率之比。

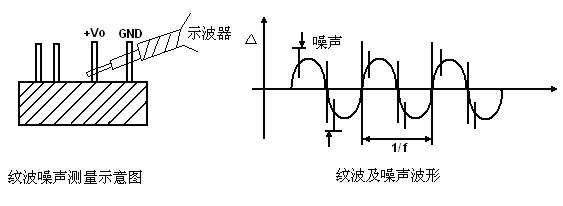

纹波与噪声
开关频率
待测变换器中直流电压被切换的速度。

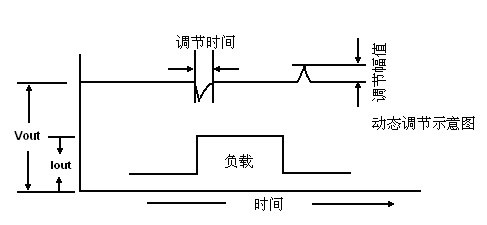

动态调节时间及幅值
负载电流有阶跃时，直流变换器需要进行调节的时间和幅值。

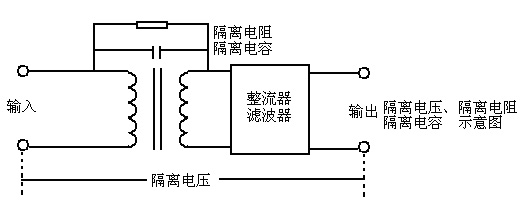

隔离电压、隔离电阻、隔离电容
环境温度
变换器工作时的周围环境温度。
工作温度（壳温）
变换器工作时的壳体温度。
存储温度
变换器在厂家制造过程中，未工作状态下进行的高温、低温存储。
测试环境
变换器说明书中的各项指标如无特殊说明，均在环境温度250C下测得;
有关电参数指标如无特殊说明，均在标称输入电压、标称负载的情况下测得。
