功率计不仅仅是用来看电参数的

来源: 发布时间:2017-05-25 13:54:24 次浏览

功率计是行业内做功耗测试最常用的仪表,但80%以上的用户却不知道,除了常规的电参数测试以外,它还有定时记录、触发存储、波形显示、趋势图绘制等不可忽视的高级功能,如何全方位利用,发挥出功率计的最大性能呢?这里将为大家详细讲解。



1.1功率计介绍:

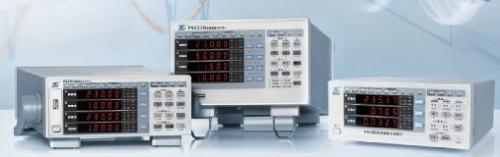

我们熟知的功率计是一种测量电功率的仪器,测试对象是直流信号和频率不高于300KHz的交流信号,可以测量电压、电流、功率、功率因素、谐波、效率等电参数。在实际应用当中,大部分人们也是这样使用的,这没有问题,但是如果我们仅限于这些基本功能,那么我们就太对不起仪器的设计和制造者们了。


1.1.1应用需求
“充电五分钟,通话两小时”几乎人人皆知,然而给手机充电的五分钟内手机电池的电压、电流如何变化,五分钟内又到底给电池充了多少电呢?

智能家电已经给生活带来更大的便捷,一个电饭锅的功能已经可以比得上烹饪大师,那么不同功能模式下,电饭锅工作流程怎样,电流如何变化、功率功耗又是多少?

这些问题常常困扰着各个厂家,其实只要用一个简简单单的功率计就能让我们把过程看得清楚!


1.1.2功率计高级功能:
功率计的功能其实远不止测试电压、电流、功率、功率因素这些基本参数。还包括了谐波分析(一般可以分析50次谐波)、谐波柱状图、波形显示、数据记录、积分功能(用于计算功耗)、趋势图分析、自动导出报表等。但大部分客户在使用功率计时往往没能用上这些功能,接下来就带大家一起看看这些高级功能。




1.1.3谐波分析:

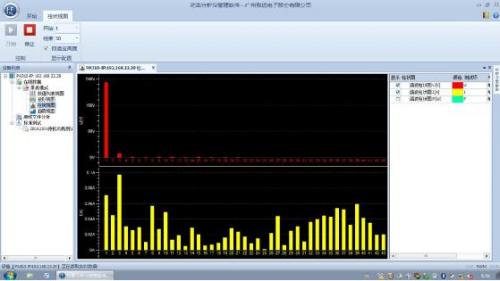

功率计具备谐波功能这一点很多人都知道,之所以没有使用,是因为一些国际品牌功率计将此功能作为选配件,需要额外付费才能使用。功率计的谐波一般可以分析到50次,并且可以选择符合IEC国际标准的谐波计算方式,并通过上位机软件绘制出谐波柱状图,结果如下图所示。



1.1.4波形显示:

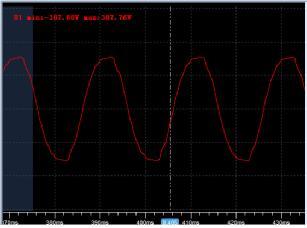

谐波功能大家可以理解,但是功率计的界面往往是数码管,而数码管又怎么能实现波形显示呢?其实不然,功率计也可以显示测试信号的实时波形,只不过需要借助与上位机软件实现。如下图所示




功率计可以通过上位机软件在其更新周期内抽取2000个信号点绘制出波形图,如此就能查看信号的实时波形。


1.1.5数据记录:

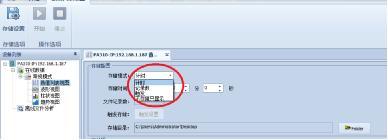

功率计作为测量仪器,要能对其测量的结果进行记录,并且实现长时间记录。功率计实现数据记录有两种方式,一种是通过在仪器上插入U盘将数据实时保持到U盘中,然后拷贝出来用PC进行二次分析。另一种是通过以太网直接连接上位机软件,将功率计的数据实时同步到PC端进行存储,可以实时分析,也可以存储结束后做离线分析。如下图所示,通过上位机可以实现计时存储、记录存储、触发存储等多种功能。




1.1.6积分与趋势图:

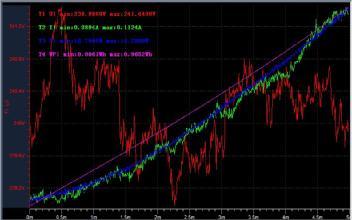

积分功能其实很多功率计都有,但是如果没有灵活的数据记录功能,积分也只能看到一个最终的功耗,与过程分析没有多大作用。而有了数据记录功能之后,就可以借助上位机软件对记录的各项数据进行趋势图分析,也就是整个测试中各项数据的变化过程。有了这个图,文中开头提到的问题就能迎刃而解。如下图所示,是对测试过程中电压、电流、功率、功耗的趋势分析。




1.1.7自动导出报表:

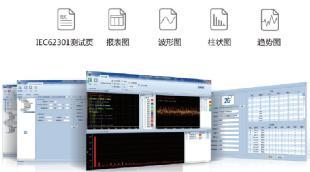

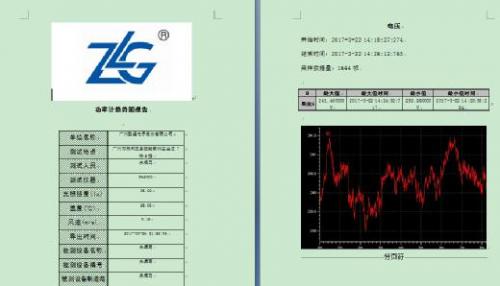

我们无论做什么测试,最终肯定要有一个测试结果,那么通过功率计通过上位机软件可以直接导出报表吗?其实通过上位机软件不仅可以导出记录的各项数据列表,还可以直接导出测试报表,帮我们省去繁琐的整理报表的工作。
