ADI推出同步降压型 DC/DC 控制器 LTC7800

亚德诺半导体 (Analog Devices, Inc.，简称 ADI) 旗下凌力尔特公司 (Linear Technology Corporation) 推出同步降压型 DC/DC 控制器 LTC7800，该器件以高达 2.25MHz 频率运行，以减小电路尺寸和提高功率密度。其很短的 45ns 最短接通时间实现了 24VIN 至 3.3VOUT 转换，同时以 2MHz 固定频率切换，从而避开了关键的噪声敏感频段，包括 AM 无线电频段。同步整流提供高达 95% 的效率，同时突发模式 (Burst Mode®) 工作在无负载备用情况下可保持静态电流低于 50μA，这非常适合始终保持接通的系统。

LTC7800 在 4V 至 60V 输入电源范围内运行，以针对高压瞬态提供保护、在汽车冷车发动时保持连续运行、并涵盖广泛的输入电源和电池化学组成。在输出电流高达 20A 时，输出电压可设定在 0.8V 至 24V，非常适合 12V 或 24V 汽车、重型设备、工业控制、机器人和电信应用。

LTC7800 具备强大的 1.1Ω 内置 MOSFET 栅极驱动器。该器件以 320kHz 至 2.25MHz 可选固定频率运行，并可同步至一个相同范围的外部时钟。在轻负载时，用户可以选择连续运行、脉冲跳跃和低纹波突发模式运行。其电流模式架构提供非常容易的环路补偿、快速瞬态响应和卓越的电压调节。输出电流检测可通过测量输出电感器 (DCR) 两端的压降来完成，以实现最高效率，或者通过使用一个可选检测电阻器来完成输出电流检测。在过载情况下，电流折返限制 MOSFET 产生的热量，其他特点包括高达 98% 的占空比 (当用电池供电且在放电时是很有用)、一个采用输入电压或 EXTVCC 给栅极驱动供电的内部 LDO、以及一个电源良好输出信号。

LTC7800 采用 20 引线 3mm x 4mm QFN 耐热性能增强型封装，与 LTC3891 是引脚兼容的。该器件有两种工作结温级版本，扩展和工业温度级版本的温度范围为 –40°C 至 125°C，高温汽车级版本的温度范围为 –40°C 至 150°C。千片批购价为每片 3.47 美元。如需更多信息，请登录 www.linear.com.cn/product/LTC7800。

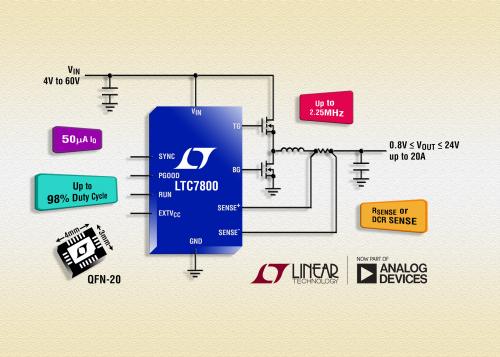

照片说明：60V 同步降压型 2.25MHz DC/DC 控制器


性能概要： LTC7800
·宽输入电压范围：4V 至 60V

·宽输出电压范围：0.8V 至 24V

·320kHz 至 2.25MHz PLL 固定工作频率

·很短的 45ns 最短接通时间以实现高降压比

·50µA 静态电流

·同步整流实现高达 95% 的效率

·强大的 1.1Ω 内置 MOSFET 栅极驱动器

·DCR 或 RSENSE 电流检测

·可选低纹波突发模式运行、脉冲跳跃或连续运行

·可调软启动或跟踪

·输出过压和过流折返保护

本文给出的报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。

3月10日，ADI完成对卓越的高性能模拟集成电路公司凌力尔特之收购。收购凌力尔特之后，ADI 进一步增强了技术实力。
