HT7178带输出关断的20V、12A全集成同步升压转换器

一.无需外置 MOSFET，无需外置二极管，电源设计更省事!



HT7178是一款非常优秀的 DC-DC 同步升压转换器。无需外置 MOSFET，无需外置二极管。相较市面上的同步升压芯片，他内置了栅极驱动器（以实现负载断开功能）的 20V 同步升压转换器，峰值电流可达 12A , 效率最高可达96%，所以HT7178 非常适合应用在蓝牙音箱，电池检测，电子烟，高亮手电筒，USB Type-C PD, 大尺寸面板门级驱动等场合。



深圳市永阜康科技有限公司结合客户实际方案，成功应用到3.7V升压到9V(8W×2输出), 3.7V升压到12V(20W输出)高端蓝牙音响；7.4V升压到15V(40W输出), 12V升压到20V(60W输出)广场舞音响；电子烟等案例。



二．产品介绍



1. 产品特色



①.HT7178的输入电压范围是2.7V到15V, 输出电压范围是4.5V到20V。该芯片集成了两个低导通电阻的功率MOSFET：一个11m?6?8开关FET和一个13m?6?8整流器FET，使用具有集成斜坡补偿功能的固定频率峰值电流模式控制。HT7178 PFM,PWM两种模式可选，匹配不同的应用场合，提高效率。



②.HT7178集成欠压保护，过压保护，过温保护功能。欠压锁定电路可防止低电压下电路的故障，以及输入端电阻的过放电。电压低于相应阈值，芯片关闭。电压高于相应阈值，芯片开启；如果输出电压高于22V（典型值），过压保护电路开始动作，芯片停止工作，直至输出电压降低至低于阈值；芯片内部结温高于150℃时，过温关断保护启动，芯片停止工作，直至芯片内部结温降低至130℃,该功能可有效防止芯片损坏。HT7178采用4.5mm x3.5mm DFN20封装，具有极优秀的热耗散性能。管脚功能兼容TPS61088。



2. 应用特性

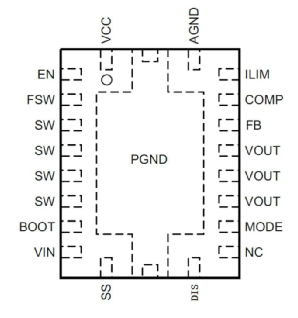

①.HT7178脚位图





②.HT7178典型应用图

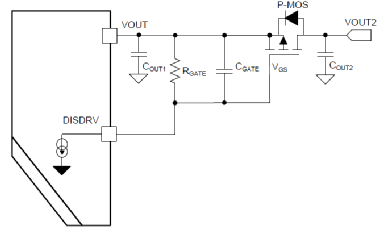

从上图我们可以看到，所需要的外部器件很少。该芯片还提供一个单独的 pin 脚 DIS来驱动负载输出端的外部 FET（P-FET）,在设备关断或者输出短路时它能完全断开输入与输出的连接。启动时，通过内部电流源来控制外部 P-FET 开关。在关断或者输出短路时，将输出与输入侧隔离,如下图：





③.HT7178 DEMO板电路图





④.HT7178 DEMO板主要性能指标

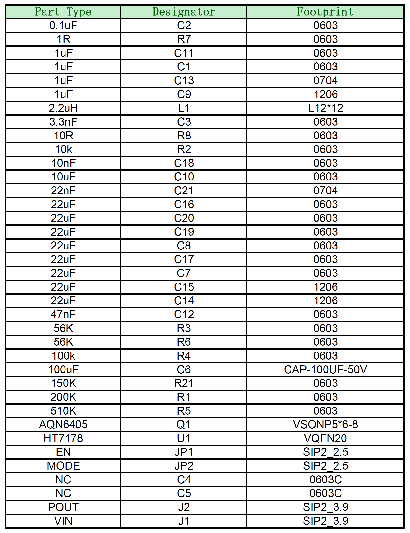

⑤.HT7178 DEMO板物料清单

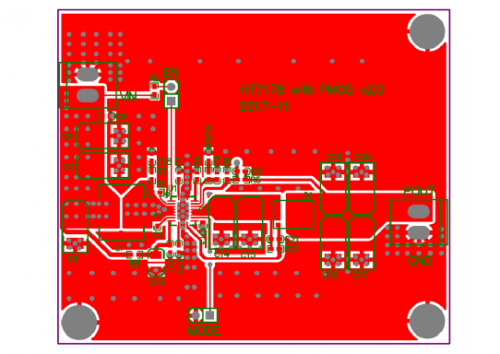

⑥.图HT7178 DEMO板PCB顶层设计图

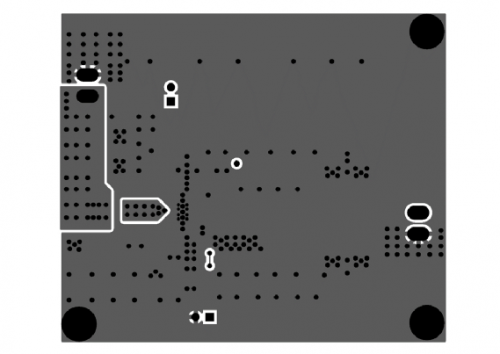

⑦.HT7178 DEMO板PCB底层设计图
