AC-DC电源模块20-25W

电源类型:引针式电源模块
规格型号:ZAS20-15-W
电源尺寸:70*48*23.5mm
输入电压:85-265VAC或120-375VAC
输出电压:DC3.3V/05V/12V/15V/24V/28V/48V
输出功率:20-25W

产品详细
引针式电源模块
典型性能:宽压输入、单、双、三路输出,输入频率范围47Hz-440Hz,输出低纹波噪声、高稳压精度、长期短路保护自恢复、使用效率高,高隔离耐压。
广泛应用:工业自动化、通信、医疗、车载设备、新能源、铁路信号、仪器仪表、电力系统、军用设备、车船舰载、雷达、航空航天等领域
@电参数测试环境:所有参数均在标称输入电压,标称负载、环境温度25℃下测得,特殊除外

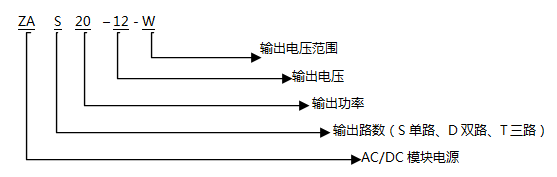

产品命名方式:


产品型号列表:
产品型号 输入电压范围(AC) 输出电压(VO)/输出电流(IO) 纹波噪声 效率(%)








85-265V(AC)
120-360V(DC)
Vo1 Io1 Vo2 Io2 Vo3 Io3
ZAS20-05-W 05V 4A         <%1 80
ZAS20-12-W 12V 1.66A         <%1 83
ZAS20-15-W 15V 1.33A         <%1 82
ZAS20-24-W 24V 0.83A         <%1 84
ZAS20-48-W 48V 0.41A         <%1 83
ZAS20-09-W 09V 2.22A         <%1 85
ZAS20-3.3-W 3.3V 6.06A         <%1 81
ZAS20-19-W 19V 1.05A         <%1 82
ZAD20-12-W 12V 0.83A -12V 0.83A     <%1 83
ZAD20-15-W 15V 0.67A -15V 0.67A     <%1 83
ZAD20-24-W 24V 0.41A -24V 0.41A     <%1 84
ZAD20-48-W 48V 0.21A -48V 0.21A     <%1 83
ZAT20-0512-W 05V 2A +12V 0.41A -12V 0.41A <%1 85
ZAT20-0524-W 05V 2A +24V 0.20A -24V 0.20A <%1 82
ZAT20-0515-W 05V 2A +15V 0.33A -15V 0.33A <%1 81
注:以上型号未尽,有更多参数可选,详情咨询我公司。
输入特性 最低端(Vac) 标称输入电压(Vac) 最高端(Vac)
输入电压 85VAC 220VAC 265VAC
输入频率范围 47Hz-440Hz(最大)
输出特性
输出电压精度 Vo1±1%,Vo2±3%,Vo3±3%
纹波噪声 <1%Vp-p(20MHz示波器光探头测试)
负载效应 ±0.5%(10%-100%)
温度系数 ±0.03%/℃
输出保护 短路保护(长期、自恢复)、过温保护、过流保护、过压保护
一般特性
工作环境温度 -25~+60℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度 -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
储存湿度 5%~95%RH
隔离电阻 >100M
隔离耐压 输入-输出2500VAC   输入-外壳2500VAC   输出-外壳500VAC
工作频率 60KHz/100KHz
安装方式 焊接式
外壳材料 低辐射塑料或紫铜外壳
冷却方式 自然空冷
安装尺寸及管脚定义:
