电源类型：便装式模块电源
规格型号：ZXD250L-24S24

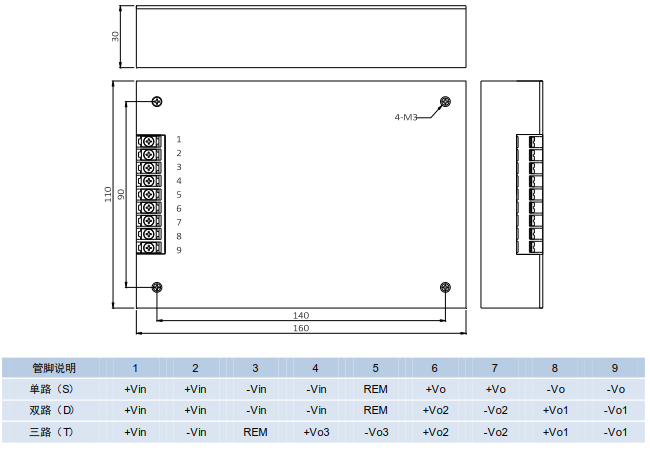

电源尺寸：160mmX110mmx30mm
输入电压：DC12V(9-18V)24V(18-36V)48V(36-72V)110V(66-170V)300V(200-400V)
输出电压：DC3.3V/05V/12V/15V/24V/28V/48V/110V/220V
输出功率：100-300W
| 输入特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 输入电压范围 | 标称12V | 9 | 12 | 18 | Vdc | |
| 标称24V | 18 | 24 | 36 | |||
| 标称48V | 36 | 48 | 72 | |||
| 标称110V | 70 | 110 | 140 | |||
| 遥控特性（正逻辑） | 关断时输入电流 | 10 | mA | 注 1 | ||
| 低电平 | 0 | 0.4 | V | |||
| 高电平 | 1.5 | 5.0 | V | |||
| 遥控特性（负逻辑，尾缀/P） | 关断时输入电流 | 10 | mA | 注 2 | ||
| 低电平 | 0 | 0.4 | V | |||
| 高电平 | 1.5 | 5.0 | V | |||
| 输入反射纹波电流 | 满载，标称输入电压 | 10% | 15% | Ionom | 峰峰值 |
| 输出特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 | |
| 输出电压精度 | Vo1 | ±0.5% | ±1.0% | Vonom | |||
| Vo2，Vo3 | ±2.0% | ±3.0% | |||||
| 源效应 | 满载，输入低端～高端 | ±0.3% | Vonom | ||||
| 负载效应 | 标称输入电压，20%～100%标称负载 | ±0.5% | Vonom | ||||
| 启动时间 | 输入低端～高端 | 10 | ms | ||||
| 输出纹波与噪声 | 20MHz BW,满载，标称输入电压 | Vo≤5V | 50 | mV | 同轴电缆测试法 峰峰值 |
||
| Vo≥24V | 200 | ||||||
| 其它 | 100 | ||||||
| 输出短路保护 | 恒流型，自恢复 | ||||||
| 温度系数 | 满载，标称输入电压 | ±0.02% | ℃ | ||||
| 一般特性 | 条件 | 最小 | 典型 | 最大 | 单位 | 备注 | |
| 隔离电压 | 输入、输出及外壳之间 | 500 | Vdc | ||||
| 隔离电阻 | 输入、输出及外壳之间 | 500 | MΩ | ||||
| MTBF | MIL-HDBK-217(25℃) | 600000 | h | ||||
| 工作壳温 | 自由空气对流,不降额 | 工业级 | -25 | 85 | ℃ | 满载 |
|
| 军品级 | -40 | 95 | ℃ | ||||
| 航天级 | -55 | 105 | ℃ | ||||
| 工作环境温度 | 自由空气对流,不降额 | 工业级 | -25 | 55 | ℃ | 满载 |
|
| 军品级 | -40 | 70 | ℃ | ||||
| 航天级 | -55 | 85 | ℃ | ||||
| 存储温度 | 工业级 | -40 | 105 | ℃ | |||
| 军品级 | -50 | 125 | ℃ | ||||
| 航天级 | -60 | 125 | ℃ | ||||
| 管脚焊接温度 | 每个管脚焊接时间小于10S | 300 | ℃ | ||||
| 型号 | 输入电压范围（V） | 标称输入电压（V） | 标称输出电压（V） | 标称输出电流（A） | 输出功率（W） | 效率（%） |
| ZXD100L-□S3.3 | 9～18 18～36 36～72 70～140 |
12 24 48 110 |
3.3 | 30.30 | 100 | 79 |
| ZXD100L-□S05 | 5 | 20.00 | 100 | 80 | ||
| ZXD100L-□S12 | 12 | 8.33 | 100 | 82 | ||
| ZXD100L-□S15 | 15 | 6.67 | 100 | 83 | ||
| ZXD100L-□S24 | 24 | 4.17 | 100 | 83 | ||
| ZXD100L-□S48 | 48 | 2.08 | 100 | 84 | ||
| ZXD150L-□S3.3 | 12 | 12.5 | 150 | 84 | ||
| ZXD150L-□S09 | 5 | 30.00 | 150 | 84 | ||
| ZXD150L-□S12 | 9 | 16.67 | 150 | 83 | ||
| ZXD150L-□S18 | 15 | 10.00 | 150 | 84 | ||
| ZXD150L-□S28 | 24 | 6.25 | 150 | 84 | ||
| ZXD200L-□S05 | 5 | 40.00 | 200 | 85 | ||
| ZXD200L-□S09 | 9 | 22.22 | 200 | 85 | ||
| ZXD200L-□S15 | 15 | 13.33 | 200 | 84 | ||
| ZXD200L-□S24 | 24 | 8.33 | 200 | 85 | ||
| ZXD250L-□S05 | 5 | 50.00 | 250 | 85 | ||
| ZXD250L-□S09 | 9 | 27.78 | 250 | 86 | ||
| ZXD250L-□S15 | 15 | 16.67 | 250 | 86 | ||
| ZXD250L-□S18 | 18 | 13.89 | 250 | 86 | ||
| ZXD250L-□S24 | 24 | 10.42 | 250 | 85 | ||
| ZXD250L-□S48 | 48 | 5.21 | 250 | 85 |
