电源类型：便装式模块电源
规格型号：ZXD200KG-300S24
电源尺寸：139mmx88mmx27mm
输入电压：DC150V(100-200VDC)DC300V(200-400VDC)DC600V(400-750VDC)
输出电压：DC12V&DC24V&DC36V&DC48V&DC110V
输出功率：额定功率200W
| 项目 | 参数 | 条件或标准 | |||||
| 输入 特性 |
最小值 | 额定值 | 最大值 | ||||
| 输入电压范围（ Vdc） | 200 | 300 | 450 | ||||
| 输 出 特 性 |
输出电（Vdc） | VO | 23.76 | 24.00 | 24.24 | ||
| 输出电流（A） | VO | -- | 6.25 | -- | |||
| 输出噪（mv） | ≤1%Vo | 20MHzBW | |||||
| 电压精度 | ≤±1% Vo | ||||||
| 过流保护(A) | ＞110% | 额定输入 | |||||
| 输出短路保护 | 自恢复 | 额定输入 | |||||
| 动态响应 | ＜200us | ||||||
| 温度系数 | <+0.02%℃ | ||||||
| 工作频率 | 300KHZ | ||||||
| 过温保护 | 有 | 90℃降温自恢复 | |||||
| 电压调整率 | ＜+0.2% | ||||||
| 负载调整率 | ＜+0.5% | 10%～100%负载变化 | |||||
| 温度变化率 | ＜+0.02% | ||||||
| 效率 | ≥87% | ||||||
| 工 作 环 境 |
工作壳温 | -40℃～+70℃ | |||||
| 储存温度 | -55℃～+105℃ | ||||||
| 工作湿度 | 10%RH～90%RH | ||||||
| 储存湿度 | 5%RH～95%RH | ||||||
| 抗震性 | 10～55HZ 5g | ||||||
| 安 全 性 能 |
隔离耐压 | 1800Vdc、持续时间1min（漏电流≤5mA） | 输入对输出 | ||||
| 1800Vdc、持续时间1min（漏电流≤5mA） | 输入对外壳 | ||||||
| 500Vdc、持续时间1min | 输出对外壳 | ||||||
| 绝缘电阻 | ≥200MΩ | ||||||
| 其 它 |

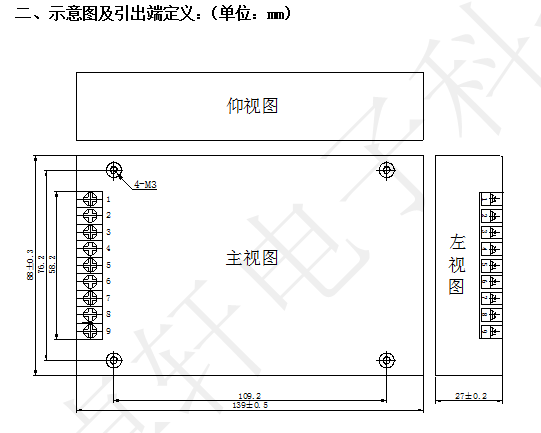

外形尺寸( mm) | 139×88×27（具体见附图） | |||||
| 冷却方式 | 传导散热 | ||||||
| 安装方式 | 接线端子 | ||||||
| 重量 | 0.62KG | ||||||
| MTBF: | 200000h | ||||||
.png)
| 引脚 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 单路输出 | +Vin | +Vin | -Vin | -Vin | REM | +Vo | +Vo | -Vo | -Vo |
