DC-DC模块电源100W

电源类型：1/16 砖封装模块电源
规格型号：ZXD100SL-28S28PJ

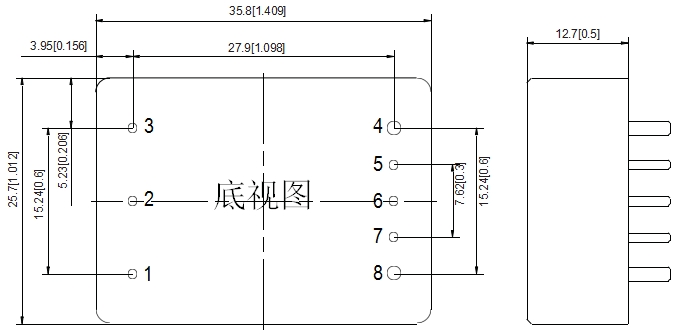

电源尺寸：35.8mm×25.7mm×12.7mm
输入电压：DC12V(9-18V)24V(18-36V)48V(36-72V)110V(66-170V)
输出电压：DC3.3V/05V/09V/12V/15V/24V/28V/48V
输出功率：100W

产品详细

1/16 砖封装模块电源

标准1/16砖模块电源,内部所有元器件已实现 100% 全国产化穿透;外形采用封闭式五面金属结构;具有高可靠性,高效率,高功率密度,低纹波噪声等特点;广泛应用于军工,工业,轨道交通等领域。

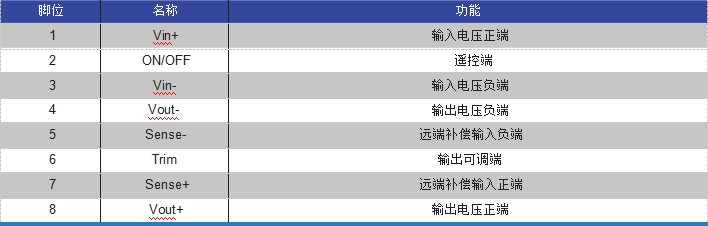

电气性能：

输出对外壳			1500	Vdc
工作温度(普军级)	-40		100	℃	外壳温度
工作温度(军用级)	-55		100	℃	外壳温度
存储温度(普军级)	-55		125	℃	环境温度
存储温度 (军用级)	-55		125	℃	环境温度
ON/OFF 至 Vin(-) 电压	-0.3		25	Vdc	持续
输入特性
输入电压范围	16	28	40	Vdc
输入欠压恢复电压	14.0	15.0	15.9	Vdc
输入欠压保护电压	13.0	14.0	14.9	Vdc
回差电压		1		Vdc
推荐输入外接电容		100		uF	高频低 ESR 电解电容,耐压≥ 63VDC
内置滤波电路(LC 滤波)		0.22/50		uH/uF
最大输入电流			8.0	A	Vin=16VDC,Po=100W
空载输入电流		15	30	mA	Vin=28VDC,Vout=28VDC,Io=0A,Tc=25℃
静态输入电流		10	20	mA	使能禁止时
推荐输入保险丝			20	A
动态特性
开机瞬态
输出电压上升时间		10	20	ms	输出电压从 10% 上升到 90%
开机延迟时间		3	5	ms	从输入欠压恢复点到输出电压上升到 10%
输出电压过冲			5	%Vout
隔离特性
绝缘电压(介电强度)					见极限参数
绝缘电阻		100		MΩ	相对湿度 90%,标准大气压下,500VDC电压
隔离电容(输入到输出)		1500		pF
功率降额曲线的温度极限
半导体结温			125	℃	封装额定温度为 150℃
PCB 板温度			125	℃
变压器温度			125	℃
最高外壳温度			105	℃
功能特点
开关频率开 / 关控制	300	330	360	KHz
ON 电压	3.5		25.0	Vdc	悬空或高电平 , 输出正常(正逻辑)
OFF 电压	-0.3		1.2	Vdc	低电平,无输出(正逻辑)
ON 电压	-0.3		1.2	Vdc	低电平,输出正常(负逻辑)
OFF 电压	3.5		25.0	Vdc	悬空或高电平 , 无输出(负逻辑)
上拉电压		5		Vdc
上拉电阻		10		KΩ
过热关机 OTP 跳变点		125		℃	热敏电阻附近 PCB 温度
过热关机重启迟滞		10		℃

项目最小值		典型值	最大值	单位备注 / 条件
可靠性特征
MTBF		2×10 ⁶		H	Vin=28VDC,满载输出,Tc=55℃
输出特性
输出电压设定值	27.72	28.0	28.28	Vdc	Vin=28VDC,Io=3.6A
输出电压调节
电压调整率			±1	%
负载调整率			±1	%
输出稳压精度			±1	%
输出电压纹波和噪声					测试方法见图 F
峰峰值		120	250	mV
有效值		30	50	mV
输出电压范围	27.3		28.7	Vdc	全输入电压范围,全负载范围,全温度范围
输出电流范围	0		3.6	A
输出过流保护点	3.9	4.3	6.0	A	Vin=28VDCVout=28VDC,Tc=25℃ 打嗝保护模式,自恢复
最大输出电容	100		2000	μF
瞬态响应过冲幅度		700	1400	mV	50%-75%-50% 负载阶跃变化,di/dt=2.5A/us
瞬态响应恢复时间		400	800	μs	恢复到 1% 输出电压范围内的时间
输出电压调整范围	-10		+10	%
输出过压保护	33.6	36.4	39.2	Vdc	Vin=28VDC,Io=1.8A,Tc=25℃,输出恒压
效率
100% 负载	88.0	90.5		%	Vin=28VDC,Vout=28VDC,Io=3.6A,Tc=25℃
环境条件
环境条件项目	最小值	典型值	最大值	单位	备注 / 条件
相对湿度	5		95	%	无冷凝
存储湿度	5		95	%	无冷凝
		260		℃	烙铁焊接 , 时间小于 10s
		425		℃	烙铁焊接 , 时间小于 5s
散热方式散热器或风冷
