电源类型：八分之一砖模块电源
规格型号：ZXD200BF-48S12PJ

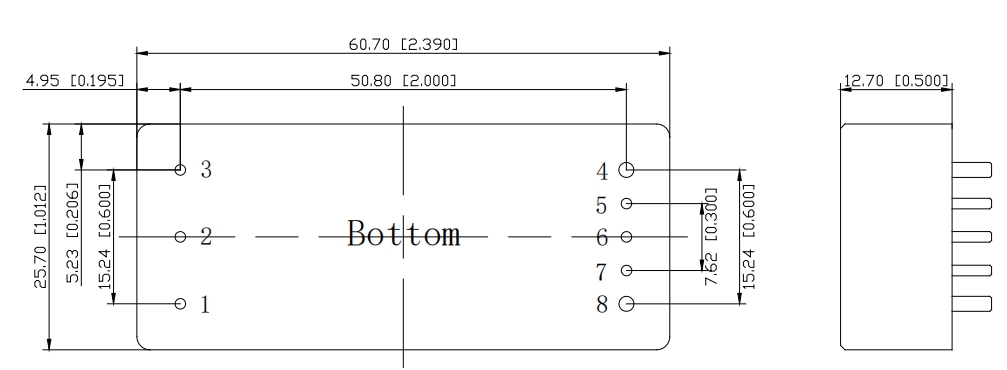

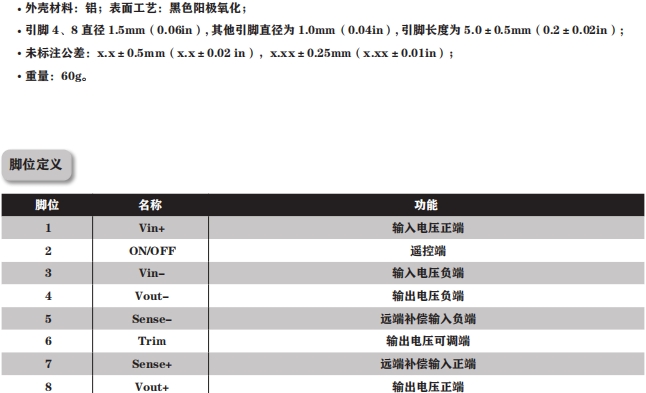

电源尺寸：60.7mm×25.7mm×12.7mm
输入电压：DC12V(9-18V)18V(9-36V)24V(18-36V)48V(36-72V)110V(66-170V)
输出电压：DC12V/15V/24V/28V/48V
输出功率：200W
输出对外壳 |
 1500 |
 Vdc |
|||
| 工作温度(普军级) |  -40 |
100 | ℃ |  外壳温度 |
|
| 工作温度(军用级) | -55 | 100 | ℃ | 外壳温度 | |
| 存储温度(普军级) | -55 | 125 | ℃ | 环境温度 | |
| 存储温度 (军用级) | -55 | 125 | ℃ | 环境温度 | |
| ON/OFF 至 Vin(-) 电压 | -0.3 | 25 | Vdc | 持续 | |
| 输入特性 | |||||
| 输入电压范围 | 16 | 28 | 40 | Vdc | |
| 输入欠压恢复电压 | 14.0 | 15.0 | 15.9 | Vdc | |
| 输入欠压保护电压 | 13.0 | 14.0 | 14.9 | Vdc | |
| 回差电压 | 1 | Vdc | |||
| 推荐输入外接电容 | 100 | uF | 高频低 ESR 电解电容,耐压≥ 63VDC | ||
| 内置滤波电路(LC 滤波) | 0.22/50 | uH/uF | |||
| 最大输入电流 | 8.0 | A | Vin=16VDC,Po=100W | ||
| 空载输入电流 | 15 | 30 | mA | Vin=28VDC,Vout=28VDC,Io=0A,Tc=25℃ | |
| 静态输入电流 | 10 | 20 | mA | 使能禁止时 | |
| 推荐输入保险丝 | 20 | A | |||
| 动态特性 | |||||
| 开机瞬态 | |||||
| 输出电压上升时间 | 10 | 20 | ms | 输出电压从 10% 上升到 90% | |
| 开机延迟时间 | 3 | 5 | ms | 从输入欠压恢复点到输出电压上升到 10% | |
| 输出电压过冲 | 5 | %Vout | |||
| 隔离特性 | |||||
| 绝缘电压(介电强度) | 见极限参数 | ||||
| 绝缘电阻 | 100 | MΩ | 相对湿度 90%,标准大气压下,500VDC电压 | ||
| 隔离电容(输入到输出) | 1500 | pF | |||
| 功率降额曲线的温度极限 | |||||
| 半导体结温 | 125 | ℃ | 封装额定温度为 150℃ | ||
| PCB 板温度 | 125 | ℃ | |||
| 变压器温度 | 125 | ℃ | |||
| 最高外壳温度 | 105 | ℃ | |||
| 功能特点 | |||||
| 开关频率 开 / 关控制 |
300 | 330 | 360 | KHz | |
| ON 电压 | 3.5 | 25.0 | Vdc | 悬空或高电平 , 输出正常(正逻辑) | |
| OFF 电压 | -0.3 | 1.2 | Vdc | 低电平,无输出(正逻辑) | |
| ON 电压 | -0.3 | 1.2 | Vdc | 低电平,输出正常(负逻辑) | |
| OFF 电压 | 3.5 | 25.0 | Vdc | 悬空或高电平 , 无输出(负逻辑) | |
| 上拉电压 | 5 | Vdc | |||
| 上拉电阻 | 10 | KΩ | |||
| 过热关机 OTP 跳变点 | 125 | ℃ | 热敏电阻附近 PCB 温度 | ||
| 过热关机重启迟滞 | 10 | ℃ |
| 项目 最小值 | 典型值 | 最大值 | 单位 备注 / 条件 | ||
| 可靠性特征 | |||||
| MTBF | 2×10 6 | H | Vin=28VDC,满载输出,Tc=55℃ | ||
| 输出特性 | |||||
| 输出电压设定值 | 27.72 | 28.0 | 28.28 | Vdc | Vin=28VDC,Io=3.6A |
| 输出电压调节 | |||||
| 电压调整率 | ±1 | % | |||
| 负载调整率 | ±1 | % | |||
| 输出稳压精度 | ±1 | % | |||
| 输出电压纹波和噪声 | 测试方法见图 F | ||||
| 峰峰值 | 120 | 250 | mV | ||
| 有效值 | 30 | 50 | mV | ||
| 输出电压范围 | 27.3 | 28.7 | Vdc | 全输入电压范围,全负载范围,全温度范围 | |
| 输出电流范围 | 0 | 3.6 | A | ||
| 输出过流保护点 | 3.9 | 4.3 | 6.0 | A | Vin=28VDCVout=28VDC,Tc=25℃ 打嗝保护模式,自恢复 |
| 最大输出电容 | 100 | 2000 | μF | ||
| 瞬态响应过冲幅度 | 700 | 1400 | mV | 50%-75%-50% 负载阶跃变化,di/dt=2.5A/us | |
| 瞬态响应恢复时间 | 400 | 800 | μs | 恢复到 1% 输出电压范围内的时间 | |
| 输出电压调整范围 | -10 | +10 | % | ||
| 输出过压保护 | 33.6 | 36.4 | 39.2 | Vdc | Vin=28VDC,Io=1.8A,Tc=25℃,输出恒压 |
| 效率 | |||||
| 100% 负载 | 88.0 | 90.5 | % | Vin=28VDC,Vout=28VDC,Io=3.6A,Tc=25℃ | |
| 环境条件 | |||||
| 环境条件项目 | 最小值 | 典型值 | 最大值 | 单位 | 备注 / 条件 |
| 相对湿度 | 5 | 95 | % | 无冷凝 | |
| 存储湿度 | 5 | 95 | % | 无冷凝 | |
| 260 | ℃ | 烙铁焊接 , 时间小于 10s | |||
| 425 | ℃ | 烙铁焊接 , 时间小于 5s | |||
| 散热方式 散热器或风冷 | |||||
