铁路电源模块20-50W

电源类型：铁路电源模块，110V电源模块
规格型号：ZXD50ERH-18S24

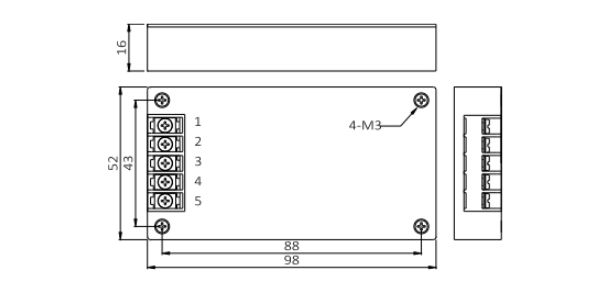

电源尺寸：98mmx52mmx16mm
输入电压：DC18V(9-36V)36V(18-72V)110V(40-170V)
输出电压：DC3.3V/05V/12V/15V/24V/28V/48V/110V/220V
输出功率：20-50W

产品详细

该系列电源具备结构紧凑、体积小巧、低纹波噪声、优秀的EMC特性等特点，尤其适合应用对振动和EMC有特殊要求机车运行环境。

该系列产品特点：

1、满足（EN50155/IEC60571:1998）TB/T3021-2001铁道机车车辆电子装置标准对电源的输入要求
2、具备110V标准电压输入，输入范围达40-170V，能够同时适用于72V、96V、110V等3个标准输入电压总线
3、具备3.3V、5V、12V、15V、24V、48V、54V等输出电压，能极大地满足机车各种供电要求
4、输出功率范围：20-50W
5、工作温度范围可满足：-40℃ to +105℃
6、隔离电压：3000VAC/2250-3000VDC

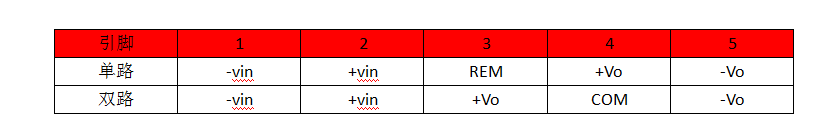

产品性能

输入电压 Vdc	2:1或4:1
输出电压精度 %	±1
负载调整率 %	±1.5
电压调整率 %	±0.8
动态响应（过冲/恢复时间）	±4%Vo/400us
纹波/噪声（mV）	Vo≤5Vdc：50
	Vo≥48Vdc：200
	Other：100
工作壳温	-40℃ - +95℃
开关频率KHz	100-300
短路保护	长期短路自恢复
隔离耐压	输入-输出：1500Vdc
	输入-输出：2250Vdc
	输入-壳：1500Vdc
	输入-壳：2250Vdc
	输出-壳：500Vdc
MTBF	5×10⁵
安规要求	CSA/NRTL/IEC/EN 60950-1,CB-Report
热阻特性	热阻	冷却方式
	2.16℃/W	自然风冷
	1.8℃/W	0.5M/S
	1.32℃/W	1M/S
	0.98℃/W	1.5M/S
	0.8℃/W	2M/S

　　产品选型

型号	输入电压Vdc	输出电压Vdc	输出电流A	效率%	容性能力UF
ZXD30ERH-□S05	18-36 9-36 40-170 40-170	5	6	84	4700
ZXD30ERH-□S12		12	2.4	88	1000
ZXD30ERH-□S15		15	2	89	1000
ZXD30ERH-□S24		24	1.2	89	470
ZXD30ERH-□S48		48	0.62	89	220
ZXD50ERH-□S05		5	10	83	10000
ZXD50ERH-□S12		12	4.2	84	1000
ZXD50ERH-□S15		15	3.3	85	1000
ZXD50ERH-□S24		24	2	90	470
ZXD50ERH-□S48		48	1	90	470
