电源类型：铁路模块电源，铁路专用电源
规格型号：ZXD300LRH-110S24

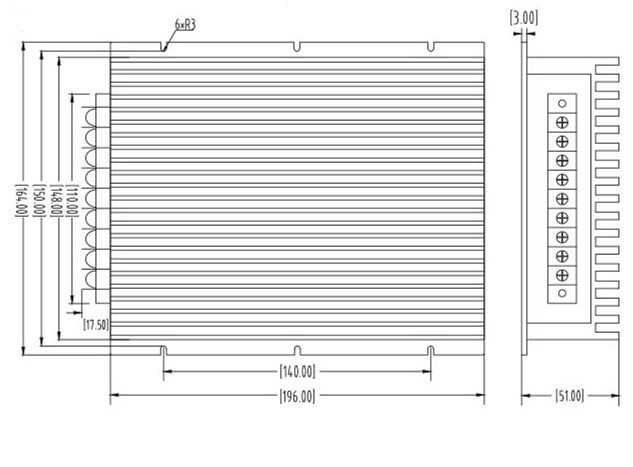

电源尺寸：240mmx174mmx53mm
输入电压：DC18V(9-36V)36V(18-72V)110V(40-170V)300V(200-400V)
输出电压：DC3.3V/05V/12V/15V/24V/28V/48V/110V/220V
输出功率：300-800W
该系列产品特点：
1、满足（EN50155/IEC60571:1998）TB/T3021-2001铁道机车车辆电子装置标准对电源的输入要求
2、具备110V标准电压输入，输入范围达40-170V，能够同时适用于72V、96V、110V等3个标准输入电压总线
3、具备3.3V、5V、12V、15V、24V、48V、54V等输出电压，能极大地满足机车各种供电要求
4、输出功率范围：300-800W
5、工作温度范围可满足：-40℃ to +105℃
6、隔离电压：3000VAC/2250-3000VDC
产品性能
| 输入电压 Vdc | 2：1 | |
| 输出电压精度 % | ±1 | |
| 负载调整率 % | ±1.5 | |
| 电压调整率 % | ±0.8 | |
| 动态响应 （过冲/恢复时间） |
±4%Vo/400us | |
| 纹波/噪声（mV） | Vo≤5Vdc：50 | |
| Vo≥48Vdc：200 | ||
| Other：100 | ||
| 工作壳温 | -40℃ - +95℃ | |
| 开关频率KHz | 100-300 | |
| 短路保护 | 长期短路自恢复 | |
| 隔离耐压 | 输入-输出：1500Vdc | |
| 输入-输出：2250Vdc | ||
| 输入-壳：1500Vdc | ||
| 输入-壳：2250Vdc | ||
| 输出-壳：500Vdc | ||
| MTBF | 5×105 | |
| 安规要求 | CSA/NRTL/IEC/EN 60950-1,CB-Report | |
| 热阻特性 | 热阻 | 冷却方式 |
| 1.26℃/W | 自然风冷 | |
| 1.05℃/W | 0.5M/S | |
| 0.77℃/W | 1M/S | |
| 0.57℃/W | 1.5M/S | |
| 0.47℃/W | 2M/S | |
| 型号 | 输入电压Vdc | 输出电压Vdc | 输出电流A | 效率% | 容性能力UF |
| ZXD400LRH-□S05 | 18-72 40-170 |
5.05 | 80 | 82 | 10000 |
| ZXD400LRH-□S12 | 12 | 33 | 83 | 2200 | |
| ZXD400LRH-□S24 | 24 | 16.5 | 85 | 1000 | |
| ZXD400LRH-□S48 | 48 | 8.2 | 86 | 470 |
| 型号 | 输入电压Vdc | 输出电压Vdc | 输出电流A | 效率% | 容性能力UF |
| ZXD600LRH-□S12 | 9-36 40-170 |
12 | 50 | 86 | 10000 |
| ZXD600LRH-□S15 | 15 | 40 | 87 | 10000 | |
| ZXD600LRH-□S24 | 24 | 25 | 88 | 3300 | |
| ZXD600LRH-□S48 | 48 | 12.5 | 88 | 1000 |
.jpg)
